| 기본정보 |
| 교량명 |

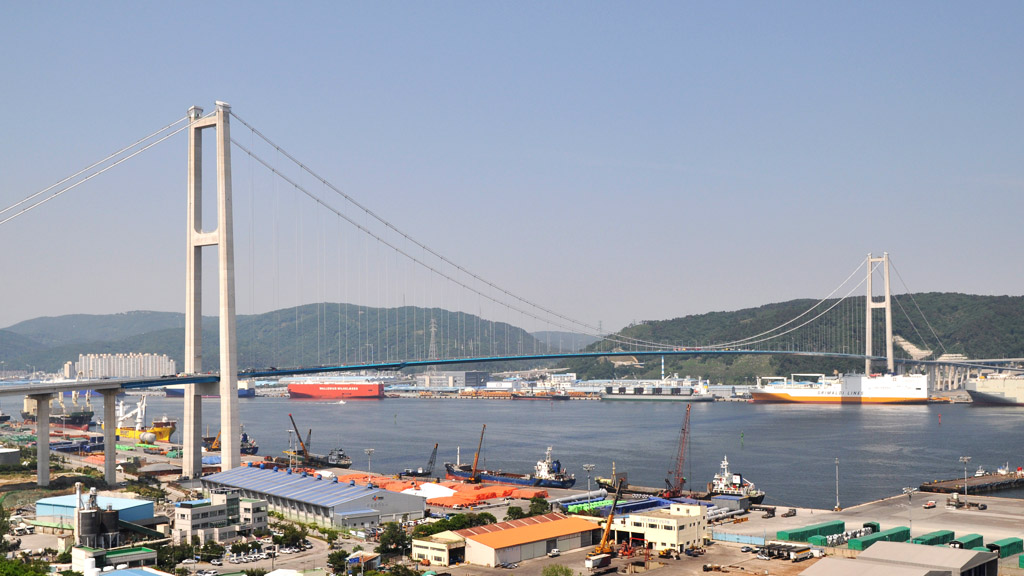

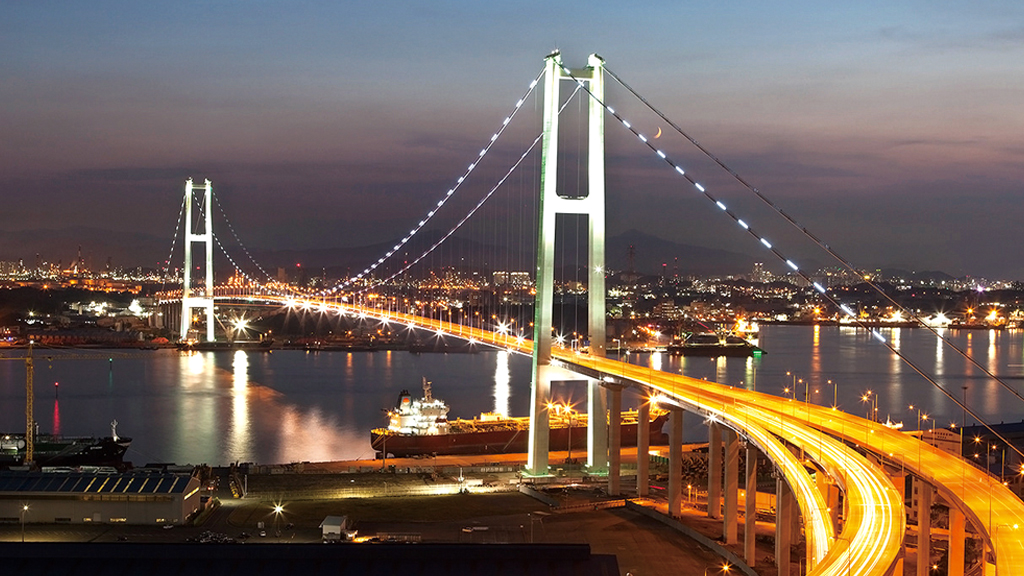

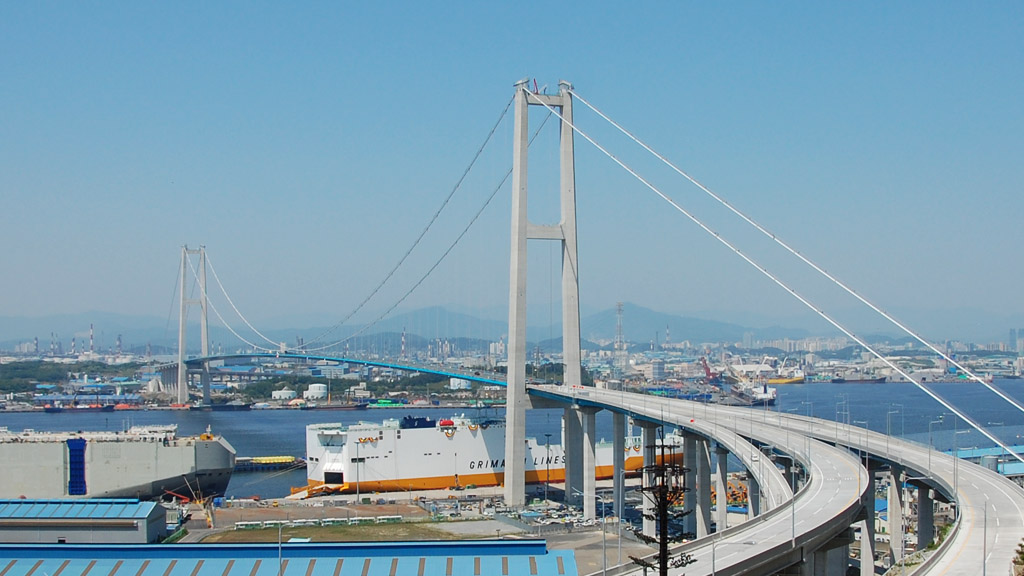

울산대교 |
| 국가 |
대한민국 |
| 교량형식 |
현수교 |
| 시공사 |
현대건설 |
| 용도 |
도로교 |
| 설계사 |
(주) 유신코퍼레이션 |
| 완공연도 |
2015 |
| 발주처 |
울산하버브릿지(주) |
| 차로수(철로수) |
4차로 |
| 공사금액(추정) |
156900000000 |
| 교량관련 Site |
|
|
|
| |
| 상세정보 |
| 상부구조 |
구성(m) |
300+1150+350 |
주경간장(m) |
1150 |
| 교폭(m) |
25.6 |
보강형 형상 |
유선형 박스형 |
| 높이(m) |
3 |
사용 재료 |
강재 |
| 포장두께(mm) |
50 |
재료강도(MPa) |
SM490 |
| Sag_Ratio |
18~21.8 |
| 하부구조 |
기초형식 |
파일기초 |
단면치수(m) |
21x51x7, H=63m |
| 주탑 |
주탑높이(m) |
203 |
주탑형상 |
H형 |
| 사용재료 |
콘크리트 |
재료강도(MPa) |
40
|
| 케이블 |
Type |
PPWS |
배치 형상 |
육각형 |
| 밴드형식 |
종체결 |
체결방식 |
|
| 강도(MPa) |
1960 |
| 메인케이블 |
수량 |
|
직경(mm) |
523(540) |
| 행어 |
배열 |
연직 |
본수(격점당,EA) |
1 |
| 직경(mm) |
84, 90 |
행어간격(m) |
18 |
| 특징 |
|
|
| |
| 기술정보 |
| 내풍장치 |
fairing |
제습장치 유무 |
o |
| 설계기준 |
도로교설계기준, 장경간케이블교량 설계지침 |
| 신축이음 |
EXP: NO. 1760+3000kN 2ea |
충돌방지공 |
|
| Saddle곡률반경(m) |
3.6 |
항로폭(B x H,m) |
300x60 |
| 설계풍속(m/s) |
55.1 |
가설장비중량(kN) |
|
|
| |
| 물량정보 |
| 상부구조 |
강재 |
ton |
콘크리트 |
m^3 |
| 하부구조 |
콘크리트 |
m^3 |
철근 |
ton |
| 주탑 |
강재 |
ton |
철근 |
ton |
| 콘크리트 |
m^3 |
| Cable |
5400 ton |
|
| |
|
